新闻中心

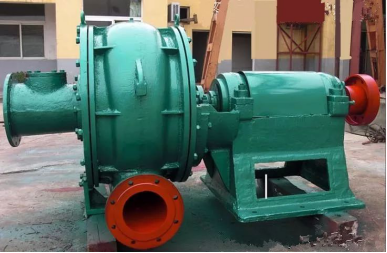

抽沙泵是适合抽取各种黄沙、矿砂、工矿企业输送尾矿浆、尾砂矿、料浆、矿渣等具有强腐蚀性介质的泵产品，其具有高效、节能、耐磨、耐腐蚀、扬程高、输送距离远的特点，抽沙泵主要分为卧式抽沙泵，潜水抽沙泵、耐磨抽沙泵等。

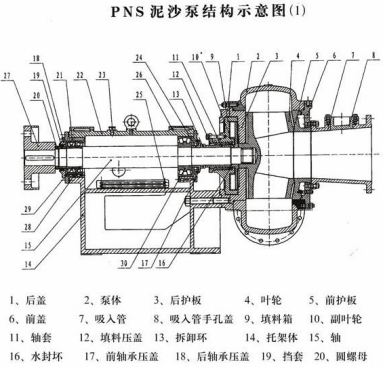

抽沙泵运行过程中，叶轮的磨损最严重，抽沙泵叶轮的磨损与所抽送混合物的成分、粒度、浓度、形状、冲击速度、冲击角度、混合物的化学成分、性质、温度及湿度等因素有关。而叶轮内部液体流动的不均匀性又加速了磨损。洛阳融基耐磨涂层可以有效修复这些磨损件并再次投入使用，修复部位的寿命可以达到基材的3～6倍，经济效益相当可观。

耐磨修复工艺

（一）、施工条件：

1.施工时基材表面温度必须大于露点温度3℃，相对湿度必须低于60%；2.建议施工15℃~32℃环境温度下进行。

（二）、制定施工方案：

1.根据新设备或图纸，确定修复后设备应达到的外廊尺寸；

2.制作相应尺寸模具。

（三）、表面处理：

1. 焊接：检查磨损部位，对叶轮外轮廓进行焊接。

2. 脱脂、除潮处理：去除工件表面的油脂，使用新棉纱擦拭工件表面。

3. 喷砂除锈：去除工件表面的氧化层，目视检查，喷砂面可见均匀的金属本色。

（四）、耐磨防腐材料选用：

1.RJ-J-10设备专用修复剂

2.RJ-J-16设备专用修复剂

（五）、耐磨材料施胶工艺：

1.先预热已喷砂的设备，再将RJ-J-10设备专用修复材料按比例混合搅拌均匀，用批刀或塑料刮板对磨损部位进行修复；

2.在材料初固前，使用刮板将涂层的材料表面修理平整；

3.固化：在常温30℃下24小时自然固化，不同条件可延长固化时间。

叶轮磨损的措施:

1、是合理浓度的沙水混合物进入抽沙泵,为此必须得控制沙水混合物的浓度;

2、是设法使局部磨损趋于均匀磨损,这就需要提高叶轮的耐磨性。

附：若提高叶轮的耐磨性可采用高硬度和耐磨性好的高铬耐磨合金材料。
